Антенна для Си-Би на скорую руку

Автор: © Вячеслав Сидоренко, 2014.
E-mail: gsm22@ya.ru

Что делать когда хочется послушать, что твориться в Си-Би (Citizen`s Band) эфире, а покупать отдельную станцию и антенну нет желания и откровенно лень? Можно попробовать антенну с удлиняющим наконечником, например такой входит в комплект портативной радиостанции Yaesu VX-8DR.
Yaesu VX-8DR с удлиняющей катушкой на антенне
Рисунок 1 Радиостанция Yaesu VX-8DR с удлиняющей катушкой на антенне

На этот «карандаш» не принимаеться работающая в пятистах метрах Си-Би станция. Простое решение взять длинный кусок провода, например витой пары или «лапши под гвоздик», кинуть его на дерево или с балкона, а одну из жил воткнуть в центральный разъем станции. Но статья про антенну, а значит нужно сделать все так же быстро и просто и получить предмет напоминающий собой антенну.

Для изготовления спиральной антенны на скорую руку нам потребуется:
Кабель типа КСПВ 2x0.5
Рисунок 2 Кабель типа КСПВ 2x0.5 или КСПВ 2x0.4

1. Кусок двужильного кабеля например КСПВ 2x0.5 или КСПВ 2x0.4 такой кабель используется в охранно-пожарной сигнализации и стоит не более 2 рублей за метр. Можно взять и одножильный кабель.

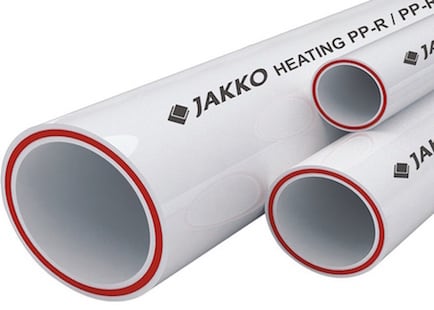

Обрезок пластиковой трубы
Рисунок 3 Обрезок пластиковой трубы

2. Для основания еще потребуется обрезок полипропиленовой трубы (производитель не важен) или деревянный брусок. Можно попросить обрезок в магазинах строй-деталей.
Разъем BNC

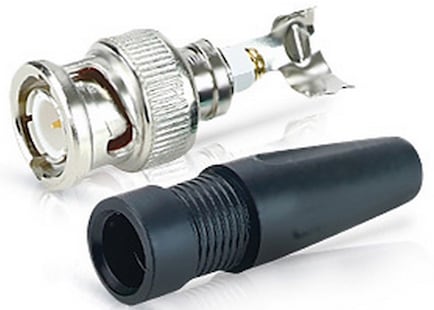

Рисунок 4 Разъем BNC

3. Разъем BNC под монтаж без использования специального инструмента.

4. Изолента или термоклей для фиксации кабеля на сердечнике.

Аккуратно наматываем кабель виток к витку на сердечник, желательно уложить таким образом от 10 до 12 метров но можно и меньше.
Расположение витков

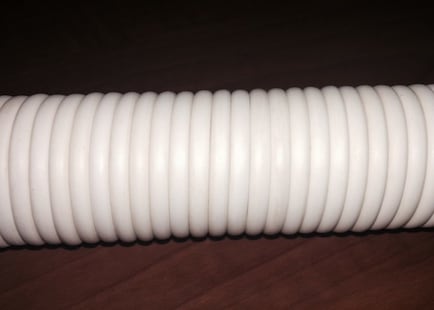

Рисунок 5 Намотанные на сердечник витки кабеля

Оставив свободно висящий хвостик на который монтируем BNC разъем закрепляем кабель изолентой. В разъеме используем только центральный штырь и одну жилу из кабеля. На "изготовленную" антенну можно принимать канал дальнобойщиков, радиолюбительские станции, эфирные радиостанции и прочие.

ВНИМАНИЕ!!! Получившаяся антенна не предназначена для работы на передачу и защиты от дурака не имеет поэтому постарайтесь не нажимать на кнопку передачи во время сканирования и наблюдения за эфиром.

Видео с примером работы получившейся антенны.


73,
UB3DIJ
