Использование протокола АПРС и Международной космической станции

Автор: © Вячеслав Сидоренко, 2015.
E-mail: gsm22@ya.ru

В статье автор рассматривает вопрос пакетного обмена данными по протоколу АПРС с Международной космической станцией (далее - МКС) на частоте 145,850 МГц. В качестве пакетного трансивера использовалась портативная радиостанция Yaesu FT-1DR. Для более полного понимания что из себя представляет протокол АПРС рекомендую ознакомиться с отличной статьей радиолюбителя с позывным UA3MQJ по следующему адресу.

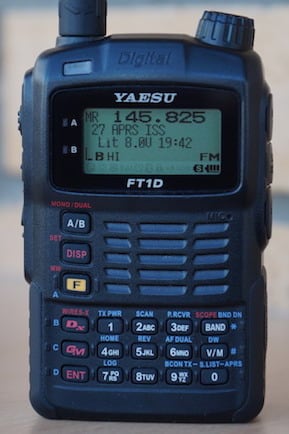

Общий вид Yaesu FT-1DR
Рисунок 1 Общий вид станции Yaesu FT-1DR

Особенности настройки будут одинаковыми для оборудования поддерживащего работу по протоколу АПРС. Для определения маршрута полета МКС использовался смартфон iPhone 5S с установленной программой ISS Finder разработчик Энн Слотвинер (Anne Slotwiner).

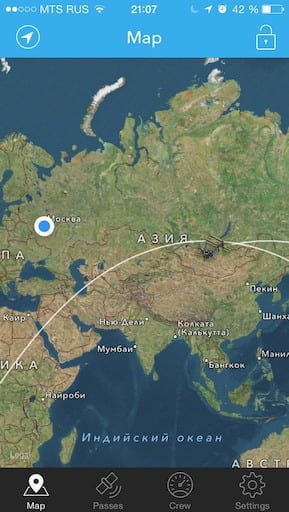

Интерфейс программа ISS Finder
Рисунок 2 Маршрут полета МКС в программе ISS Finder

Обмен АПРС пакетами осуществлялся на стандартную антенну станции Yaesu FT-1DR в простонародье "резинку". Радиолюбители владеющие направленными антеннами, могут провести более длительные связи ориентируюсь на прохождение МКС над заданным районом. Программа ISS Finder автоматически рассчитывает ориентирования на горизонт направленной антенны.

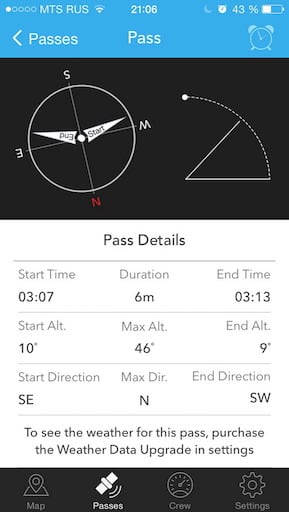

Прохождение МКС в ISS Finder
Рисунок 3 Прохождение МКС над заданной точкой в программе ISS Finder

Не будем детально рассматривать настройки радиостанции для работы с пакетной передачей данных АПРС. Для этого достаточно ознакомиться с инструкцией по эксплуатации на радиостанцию.
АПРС модем
Рисунок 4 Скорость АПРС модема

Рассмотрим основные вопросы возникающие при настройке радиостанции независимо от фирмы производителя и модели:

Вопрос № 1 Необходимо включить шумоподавитель станции и выключить различные экономайзер. Задача станции постоянно слушать эфир и максимально часто передавать пакеты на заданой частоте. Шум эфира, работа экономайзеров будет затруднять прием/передачу АПРС пакетов.

Вопрос № 2 Поменять настройки работы через дигипитер (создать новый профиль), в Yaesu этот пункт меню называется Digi path. Указываем имя дигипитера МКС:
RS0ISS и ARISS:

Меню Digi path
Рисунок 5 Настройки профиля работы через дигипитер

В меню APRS TX delay выставляем время задержки на передачу АПРС пакетов продолжительностью 200 миллисекунд.
APRS TX задержка 200 ms
Рисунок 6 Время задержки АПРС пакетов 200 миллисекунд
